2026/01/10 세대 내 네트워크 구성 업그레이드 (1), 2.5G 구성

* 이전 글

2026/01/03 세대 내 랜선 교체, 랜 포트 증설 공사를 했습니다.

2026/01/07 증설한 랜 포트, 속도가 저하됐던 이유

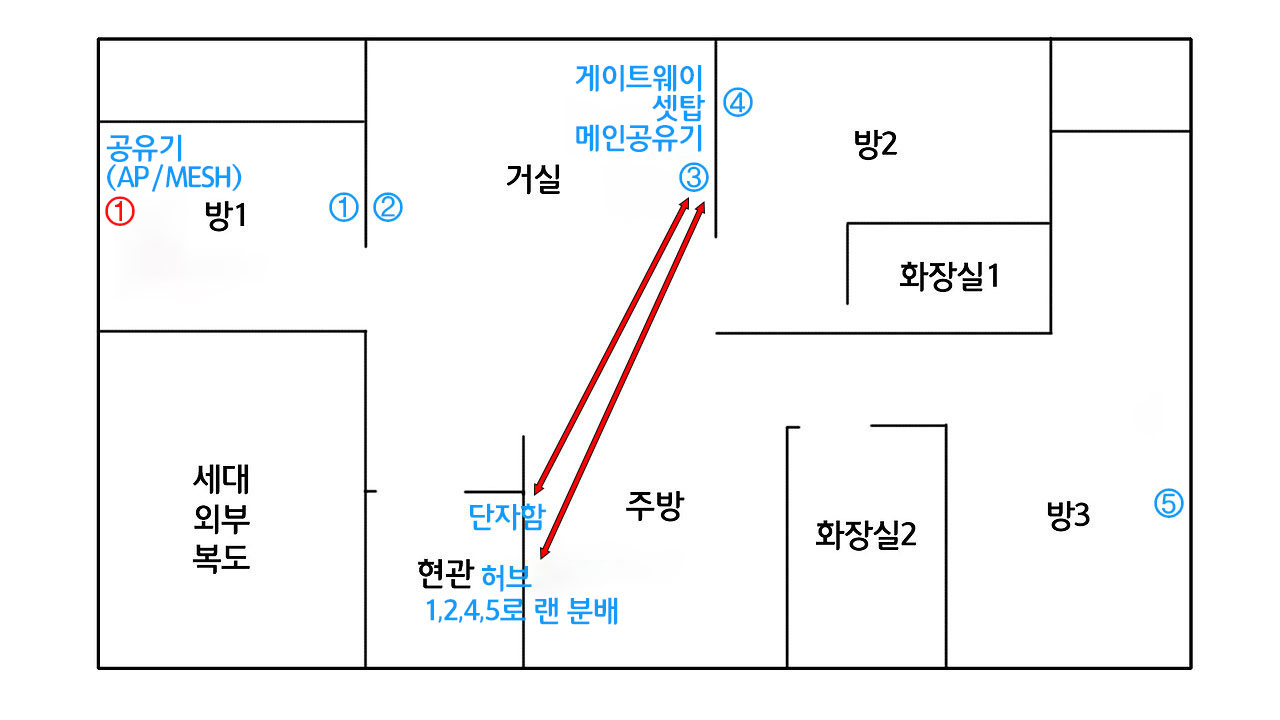

LGU+로 인터넷을 교체하며 발생한 약간의 문제와, 세대 내 벽면에 매립한 랜선/포트의 문제를 모두 찾아 해결하고 대책을 세웠습니다. 최종적인 구성은 아래의 그림과 같이 할 것입니다.



방 1의 파란 1번은 벽면 단자 위치, 빨간 1번은 실제 공유기 위치





셋탑은 100Mbps 로 연결됩니다. 그 이상의 대역폭이 필요하지 않기 때문입니다.

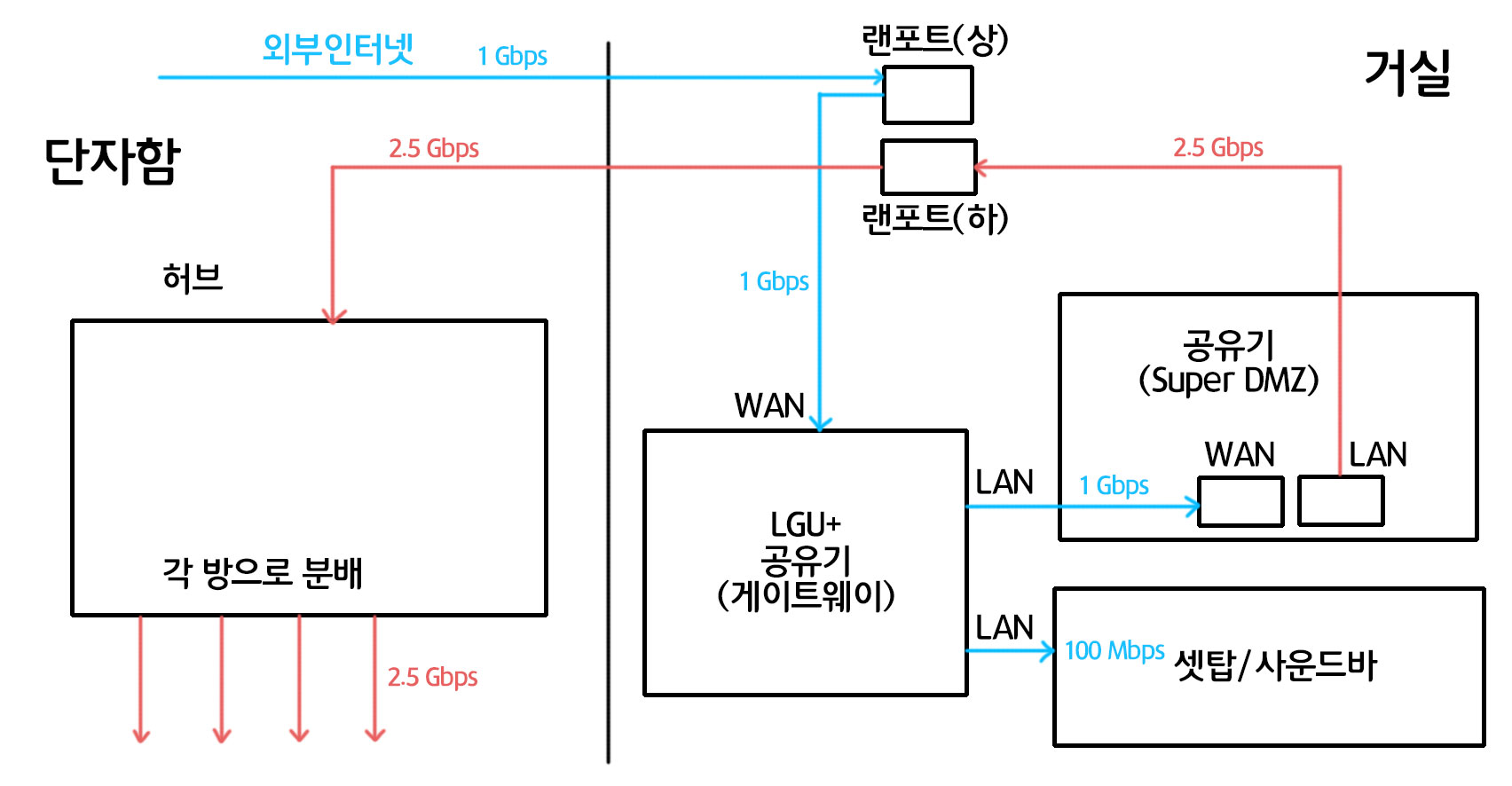

네트워크 구성의 핵심인 단자함과 거실을 자세하게 풀어보면 위와 같습니다.



1. 단자함에 들어온 외부 인터넷 선을 거실로 보내고 거실에서 LGU+ 공유기에 연결합니다.

2. 메인공유기를 Super DMZ 세팅으로 LGU+ 공유기의 하위에 둡니다. 그리고 거기서 단자함의 허브로 연결합니다.

3. 셋톱은 메인공유기를 통하지 않고, LGU+ 공유기에 연결합니다.

4. 단자함의 허브에 각 방으로 가는 선을 연결합니다.

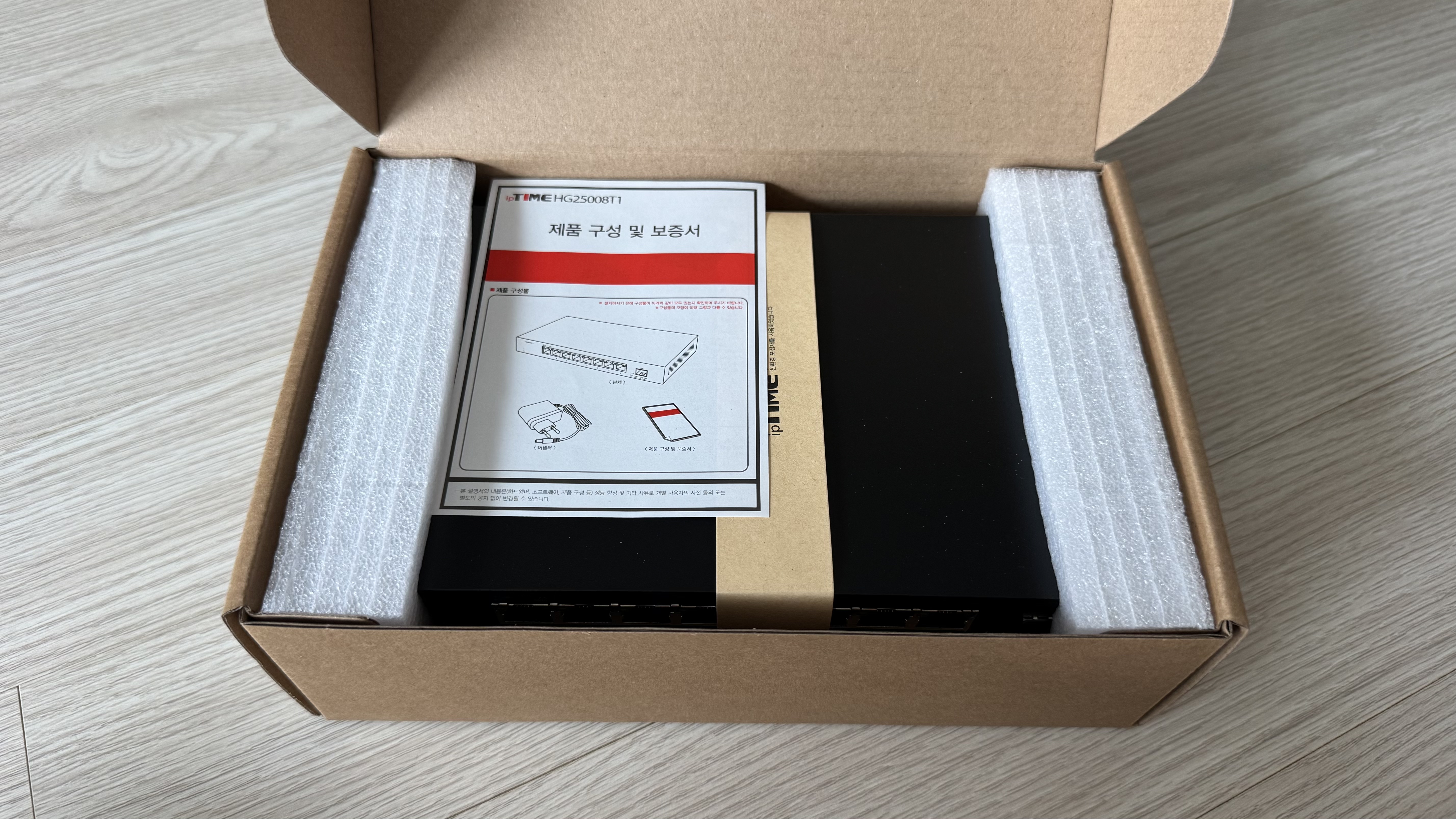

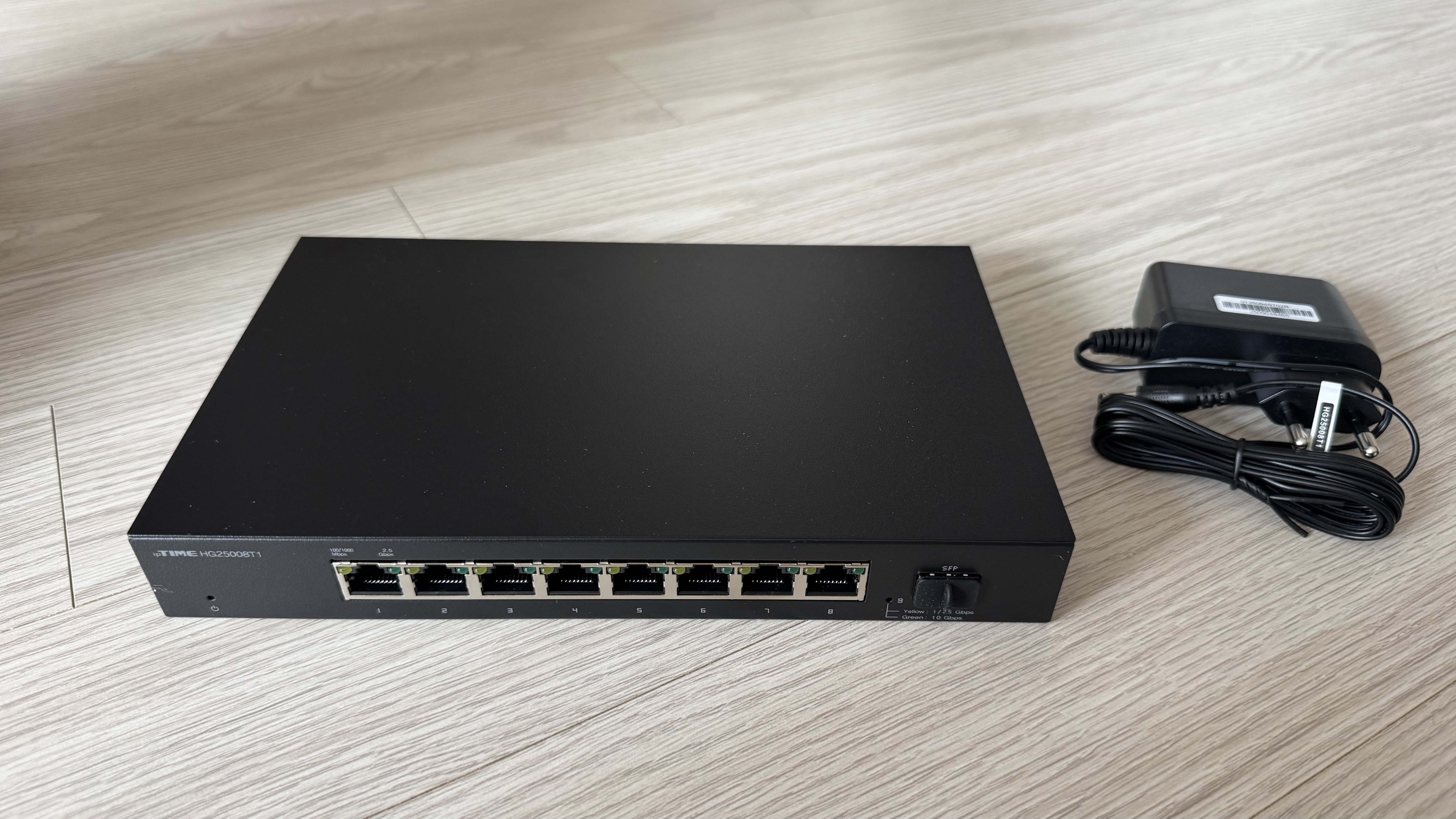

이전의 임시구성에서 단자함에 BE9400QCA를 두었는데, 이제는 그걸 빼고 허브를 넣으려고 합니다. 2.5 Gbps 지원에 8 포트 구성인 ipTIME의 H25008T1 스위칭 허브를 선택했습니다. BE9400QCA 제품은 메쉬 구성의 어려움과 부피의 문제가 있어서 자리를 내어 주었습니다.





꿈의 SFP 연결... 언젠가 써 볼 날이 있을까요?



10 Gbps 인터넷이 들어오는 곳에 살게 된다면 내부 네트워크도 그에 맞게 업그레이드하고 싶습니다. 지금 당장 실행하기에는 공유기, 허브, 랜선, 랜카드 모두 새로 사거나 매설해야 하고, 비용도 너무 많이 들기 때문에 먼 훗날의 이야기라고 생각합니다.





이 허브를 단자함에 아래와 같이 넣었습니다.





얇고 작은 크기이기 때문에 쉽게 수납할 수 있습니다.

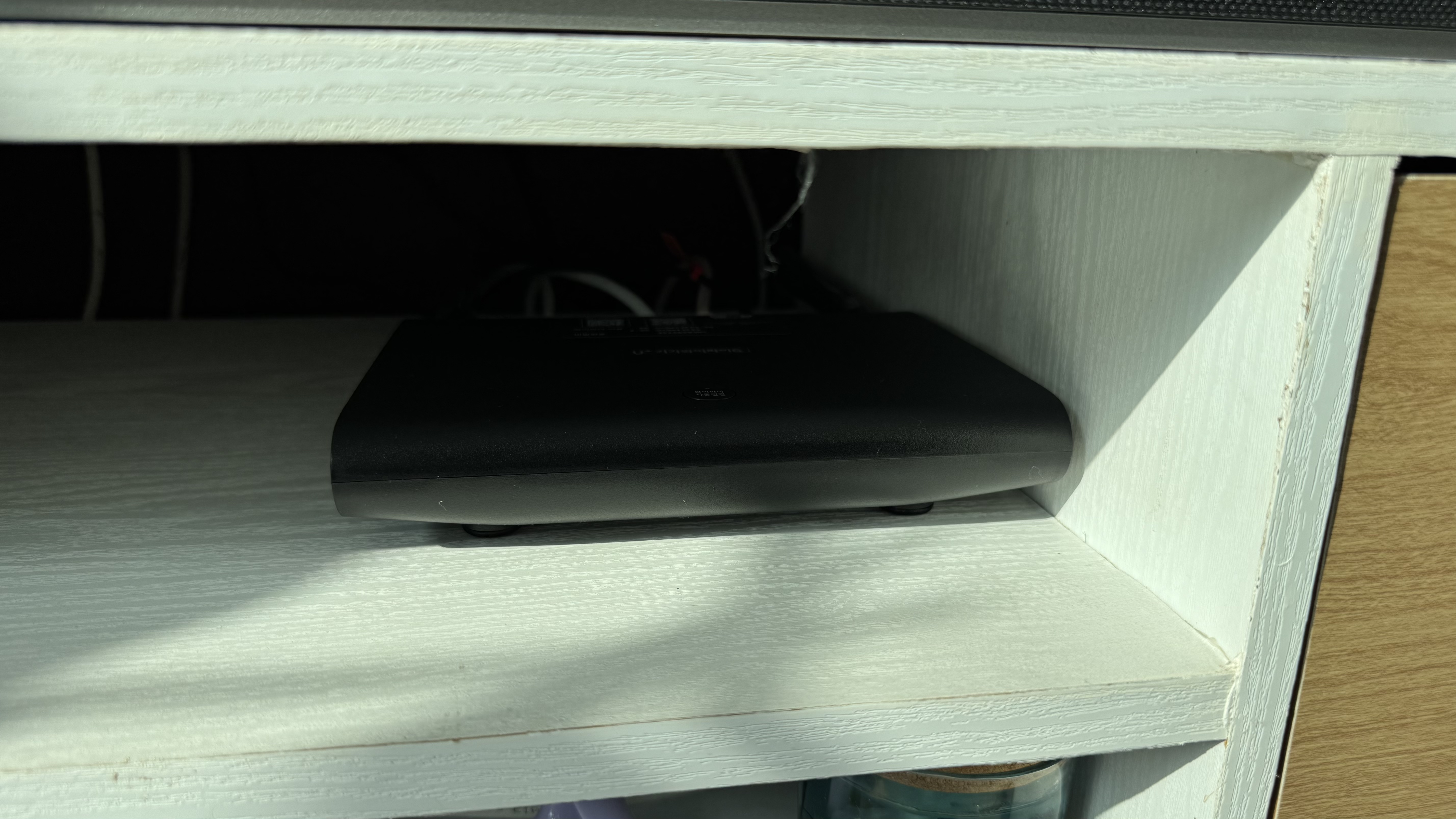

거실은 위와 같이 정리했습니다. LGU+ 공유기는 WIFI 기능을 꺼놓고 보이지 않는 곳으로 집어넣었습니다. 메인이 되는 공유기는 밖으로 노출시켜 WIFI 신호를 수신하기 용이하도록 배치합니다.





PC가 있는 방에도 공유기를 메쉬 노드로 두어서 세대 안에서 이동하더라도 WIFI가 끊기지 않도록 구성했습니다.





현재 빨간 1번, 파란 3번에 공유기가 놓여 있고 메쉬로 구성되어 있습니다. 최종적으로 파란 5번에 공유기를 하나 더 두고 메쉬 구성을 추가하면 빈틈없는 유/무선 네트워크 구성이 이루어지게  될 것입니다.
